Dərin Delikli SRB Maşın TGK Seriyası
Video nümayişi
Funksiya təsviri

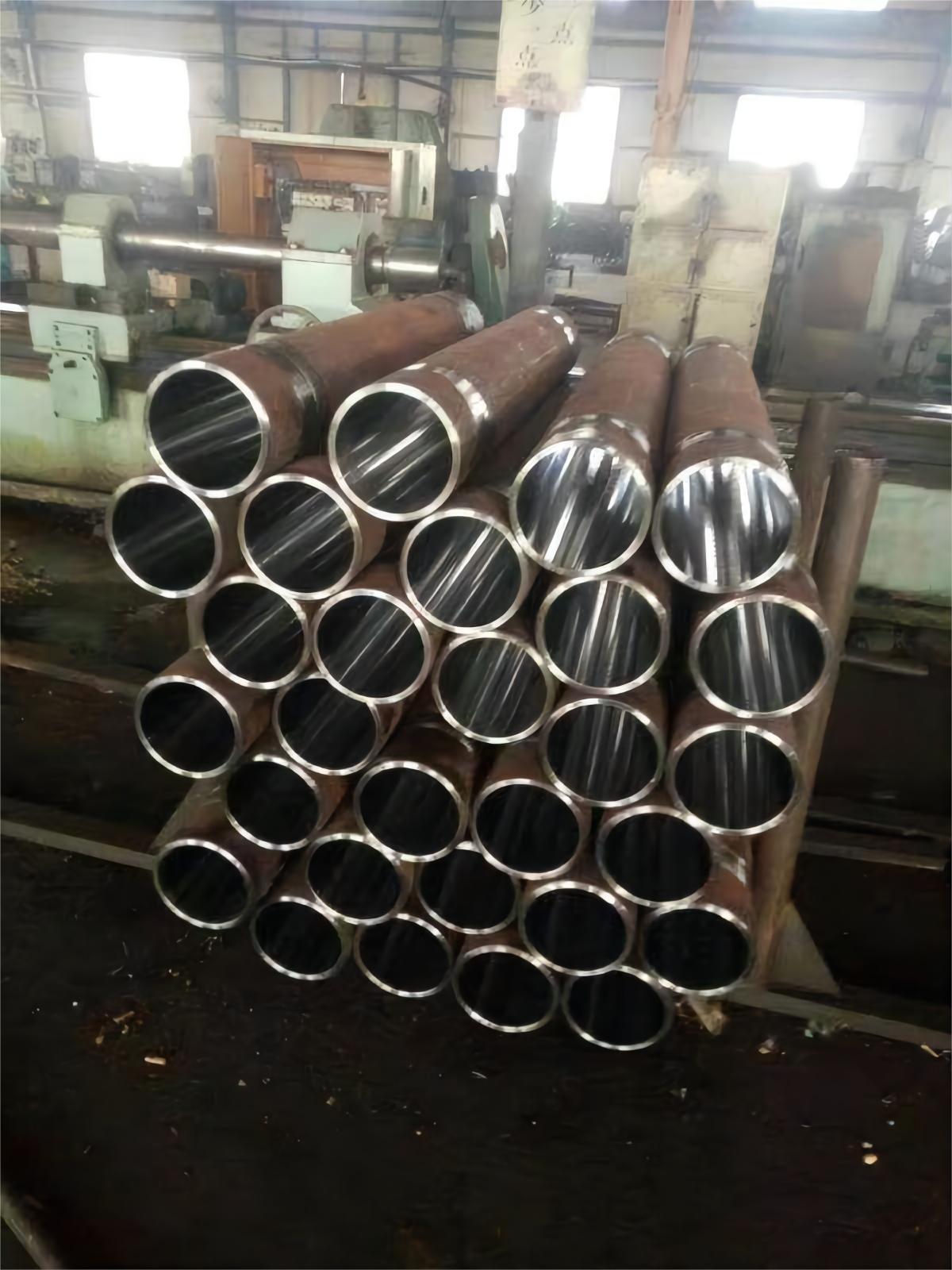

Emal edərkən.iş parçası sabitlənir və kəsici alət fırlanır.Birləşdirilmiş texnologiyanı mənimsəmə və rulon yandırma texnologiyasını qəbul edən maşın, isti rulonlu polad borunun kobud emalında ciddi sapma və soyuq çəkilmiş polad borunun incə emalında aşağı düzlük üçün yaxşı həll edir.Əsasən hidravlik silindr hissələri üçün qazma və rulon yandırma mürəkkəb prosesində istifadə olunur.Çuxurun tolerantlığı IT7-8-ə qədər, səth pürüzlülüyü Ra0.2-0.4μm-ə qədərdir.onun emal səmərəliliyi ənənəvi qazma texnologiyasından 10 dəfə və adi honlama maşınlarından 20 dəfə çoxdur.Ənənəvi texnologiya adətən dörd müstəqil addımdan ibarətdir: kobud qazma-yarıfiniş qazma-üzən qazma-rolik parlatma, bu səmərəsizdir və uzun müddət tələb olunur.

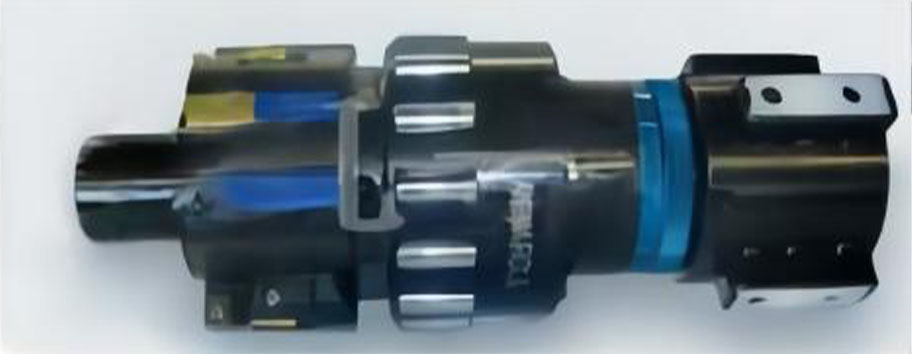

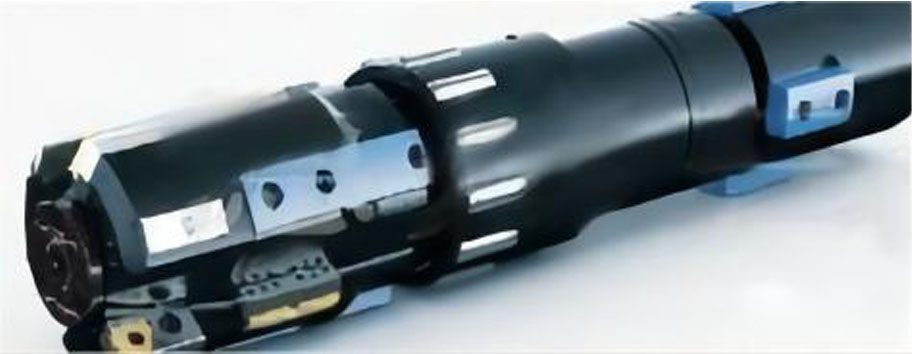

Bu maşın xüsusi Koreya pnevmatik və Almaniya hidravlik alətlər sistemindən istifadə edərək avtomatlaşdırılmış çevik alətlər idarəetmə modulu ilə yığılır, radial istiqamətdə 0,2-8 mm emal icazəsi mövcuddur.
TGK seriyalı maşınlar Siemens 808 CNC sistemini (isteğe bağlı) qəbul edir, baş mili AC dəyişən tezlikli motorla idarə olunur, pilləsiz sürət tənzimləyir.Yataq gövdəsi yüksək keyfiyyətli çuqun qəbul edir, ikiqat düz bələdçi yolu yaxşı möhkəmliyi və əla istiqamətləndirməni təmin edir.Ətrafında qoruyucu mühafizə quruluşu təchiz edilmişdir.Maşında avtomatik çip daşıyıcısı, maqnit ayırıcı və kağız filtri var.Filtrləmə dəqiqliyi 20μm-ə qədərdir.Soyuducu təmiz şəkildə təkrar emal edilə və yenidən istifadə edilə bilər.
Qeyd: Müştərinin iş parçası isti yayılmış borudursa, iş parçası və alətin eyni vaxtda dönməsi üçün müştərinin ehtiyaclarına uyğun olaraq başlıq da quraşdıra bilərik.
Texniki parametr
| TGK10 | TGK20/TGK25 | TGK36 | |
| Darıxdırıcı Dia. | Φ35-Φ100mm | Φ40-Φ200mm/250mm | Φ60-Φ360mm |
| Emal dərinliyi diapazonu | 1-12 m | 1-12 m | 1-12 m |
| İş parçası sıxılmış Dia.diapazon | Φ40-Φ150mm | Φ40-Φ300m/350mm | Φ120-Φ450m |
| Bələdçi yolu eni | 500 mm | 650 mm | 650 mm |
| Mil mərkəzi hündürlüyü | 300 mm | 400 mm | 450 mm |
| Milin sürət diapazonu, dərəcələri | 5-1200 rpm, pilləsiz | 120-1000rpm, 4 dişli, pilləsiz | 60-1000rpm, 4 dişli, pilləsiz |
| Əsas motor gücü | 30KVt | 37KW/45KW, tezlik çevirici mühərrik | 45KW/60KW/75KW, tezlik çevirici mühərrik |
| Qidalanma sürət diapazonu | 5-3000mm/dəq (addımsız) | 5-3000mm/dəq (addımsız) | 5-3000mm/dəq (addımsız) |
| Yem vaqonunun sürətli hərəkət sürəti | 3/6m/dəq | 3/6m/dəq | 3/6m/dəq |
| Yem motoru | 27Nm | 36Nm | 48Nm |
| Soyuducu nasos mühərriki | N=5.5KW, iki qrup | N=5.5KW, üç qrup | N=7.5KW, üç qrup |
| Hidravlik nasos mühərriki | / | 1.5KW, n=1440r/dəq | 1.5KW, n=1440r/dəq |
| Soyutma sisteminin nominal təzyiqi | 2.5MPa | 2.5MPa | 2.5MPa |
| Soyutma sisteminin axını | 100,200L/dəq, iki qrup | 100,200L/dəq, 200L/dəq, üç qrup | 100,200L/dəq, 200L/dəq, üç qrup |
| Hava təzyiqi | ≥0,4MPa | ||
| CNC sistemi | SIEMENS 808 və ya isteğe bağlıdır | ||
